上海柏州科教设备有限公司 > 产品地图 > 汽车实物实训台 >

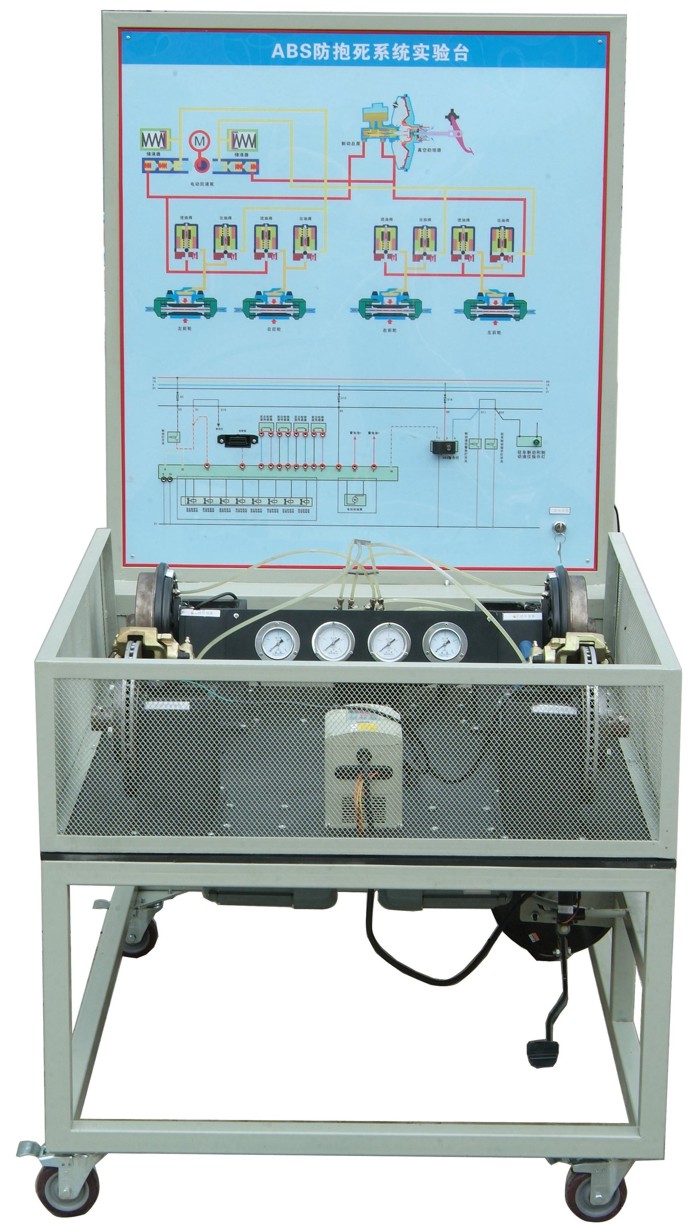

名称:ABS/ASR/ESP系统实验台
型号:
价格:0

产品介绍

ABS/ASR/ESP系统实验台
设备组成:采用上海大众ABS/ASR/ESP系统(整体完整组成汽车配件:配置原车汽车零部件,包括电控单元、液控单元、轮速传感器、制动踏板、制动总泵、真空助力罐、制动盘、制动钳、制动管路、横向加速传感器,纵向加速传感器,转向转角传感器,诊断接口、系统等通用设备故障控制面板;测试面板;带电路图的双向信号测试端口
功能特点:
1动态运行功能在原厂ABS/ASR/ESP制动称定系统实物基础上配备各相关辅助控制系统组成,系统运行正常.
2显示功能可通过LED灯动态显示ABS/ASR/ESP制动称定的工作原理及运行过程,并可实时监测车轮变化。
3检测功能外接式诊断端子可进行各传感器.执行器及电控单元的信号检测与分析.
4故障设置功能通过隐蔽的故障设置开关,可轻松实现电控系统等故障的设置,操作简单快捷.
5自诊断功能配备电脑数据检测端口可连接专用或通用各类型解码仪对ABS/ASR/ESP称定系统进行故障码读取与清除,动态数据流读取,波形分析。
6.电机采用变频电机驱动,可实现车速调节,每个车轮都可独立运行,可实现电子差速锁的实验和原理
7示教板正面安装ABS/ASR/ESP制动系统可实时监测车轮制动变化。
8可实现对不同路面.不同负荷.不同行驶环境下的制动演示。
9. ABS原理电路图直观易懂,坚固耐用,美观大方。
10.本实验系统用于ABS/ASR/ESP制动系统的故障设置、故障诊断、检测、排除和实际测量等实践性教学以及考核使用能设置电控故障.
11.钢结构支架经喷塑工艺制作而成,安全可靠、坚固耐用,万向脚轮移动台架。、
配远程智能故障模拟功能,可模拟多种故障,便于对学生实验情况考核
实训台在控制柜的印刷电路板上设置有联机通讯串口,可配备该实训台辅助教学系统,可实现由一台母机同时联接多达255台以上的实训子机
展示部分:
■面板上有原车ABS系统的规范原理图、电路图(线色、线径、元件符号、接头符号等)和ABS液压工作图,并能直接在电路图上检测ABS电路进行各元件及故障分析诊断;
■面板上安装有4个压力表,充分反映制动总泵和制动分泵的压力变化,ABS系统工作时,各个车轮的压力表指针不停的摆动,表现ABS工作时系统不停地施压和泄荷工作;
■面板上装有ABS故障指示灯,可反映ABS电控系统工作状况,当ABS灯亮时,表现ABS电控部分有故障,制动时ABS失效,系统以常规制动方式进行.
2.故障模拟部分:有专门的故障设置区,可进行短路、断路、虚接等故障,并可模拟信号
技术参数:
外形尺寸(长*宽*高)1200*900*1700
工作电源:380v交流
电机形式:三相变频电机
重量200kg
工作温度:-40'C-50'C



产品名称

型号

价格

备注

桑塔纳2000AJR发动机实验台(全新)

AJR

63000



帕萨特B5,1.8T发动机实验台(全新)

1.8T

120000



奥迪A6,1.8T发动机实经验台(全新)

1.8T

130000



桑塔纳3000发动机实验台(全新)

3000

95000



465Q型发动机实验台(全新)

465Q

45000



丰田8A发动机实验台(全新)

一汽威志

90000



奥迪A4,1.8T发动机实经验台(全新)

1.8T

125000



电控柴油共轨发动机实验台(全新)

长城哈佛2.8L

188000

博世

捷达SDI电控柴油发动机实验台(全新)

SDI

96000



本田SDI发动机综合实验台(八成新)

F22B-AT

40000



广州本田2.4发动机实验台(八成新)

2.4L

75000



广州本田F23发动机实验台(八成新)

F23

50000



东风本田CR-V发动机实验台(八成新)

CR-V

75000



帕萨特B5发动机实验台(八成新)

B51.8

62500



丰田5A发动机实验台(八成新)

5A

35000



尼桑风度A32发动机实验台(八成新)

V32

45000



别克V6电控发动机实验台(八成新)

V6

70000



淩志ES300发动机综合实验台(八成新)

ES300/AT

45000

带自动变速器

丰田发动机综合实验台(八成新)

4S-AT

40000



淩志LS400发动机实验台(八成新)

LS400

37500



本田F22发动机实验台(八成新)

F22B

35000



丰田发动机实验台(八成新)

4S

37500



丰田5A发动机综合实验台(八成新)

5A

40000

带自动变速器

淩志LS400发动机综合实验台(八成新)

LS400-AT

45000

带自动变速器

柴油发动机实验台(五十凌)

4JB

32500



柴油发动机实验台(6100)

6100

25000



柴油发动机实验台(捷达)



32500



奥迪A6全车电路电器实验台

A6

87500



捷达全车电器实验台

CL

19500



奥迪100全车电路电器实验台

100

26500



帕萨特B5全车电路电器实验台

B5

70000



捷达王全车电路电器实验台

GIX

36000



桑塔纳时代超人电路电器实验台

GSI

29500



广州本田雅阁2.4全车电路电器实验台

2.4

75000



本田雅阁全车电路电器实验台

CD

50000



康明斯全车电路学生实习台

140

18600



桑塔纳2000GSL电路学生实习台

GSI

29500



桑塔纳普通型电路学生实习台



16500



东风1090电路学生实习台

1090

13600



北京BJ2020型电路电器实习台

2020

16500



东风EQ2102型电路电器实习台

2102

26000



猎豹CJY2470型电路电器实验台

2470

47500



ABS防抱死系统实训台

ABS

29500



ABS防抱死系统电路学生实习台

ABS

19600



ABS/EDS/ASR/TCS实验台

ABS/TCS

37500



电控悬架系统实验台

LS400

30000



动力转向及前悬架系统实验台

GSI

20000



电控动力转向系统实验台



20000



四轮转向系统实验台

929

27500



自动变速器实验台(A340)

A340

25000



帕萨特B5-01N自动变速器实验台

01N

57500



自动变速器实验台(4T65)

4T65

45000



大众097自动变速器实验台

97

30000



奥迪A6-01V自动变速器实验台

01V

65000



大众CAN-BUS数据传输网络系统实验台

B5CAN

57500



CAN-BUS数据传输舒适系统实验台



23500



自动空调系统实验台(LS400)

LS400

20000



自动空调系统实验台(B5)

B5

40000

全新

自动空调系统实验台(连发动机)

LS400-4S

45000



手动空调系统实验台(时代超人)

GSI

20000



桑塔纳空调系统电路学生实习台



14000



电控汽油喷射系统传感器执行器

GSI

16500



汽车空调电路示教板



7500



汽车起动系统示教板



6000



汽车充电系统示教板



7500



发动机电控系统示教板

4S

15000



发动机点火系统示教板(三种)



15000



柴油燃料供给系统实验板

A

9000



安全气囊系统实验台

LS400

12000



汽车巡航系统示教板

LS400

12000



车门控制系统综合实训台(LS400)

LS400

22500



车门控制系统实训台(桑塔纳GSI)

GSI

13000



灯光仪表系统示教板



12000



发动机点火系统示教板(六种)



22000



汽车防盗系统示教板

GSI

22000



汽车音响系统示教板



9000
